小口徑電磁流量變送器
小口徑電磁流量變送器
由電磁流量計基本公式：
e=BVD*10-8
可知，對于對于小口徑變送器來說，直徑減小，感應電動勢e也成比例減小。同時，口徑小使流體的阻力增加，一般管內平均流速V都比較低，這樣，小口徑變送器的輸送信號很小。為了提高儀表靈敏度，必須相應地增強工作磁場。例如，要使φ80mm口徑的變送器對應于1m/s的流速產生1mV的信號，磁感應強度約為125Gs.若口徑為φ4mm的變送器要達到同樣的靈敏度，磁感應強度應為2500Gs。事實上，由于受磁路結構和鐵芯材料磁導率等等的影響，要達到比較強的磁場有一定困難。所以，小口徑變送器輸出的流量信號比較小。例如國產的LD-4型變送器，測量管內徑為φ4mm，對應于流體1m/s的流速產生0.2mV信號電壓。
因此，小口徑變送器的關鍵問題是：
1.減少漏磁通，增強工作磁場的磁感應強度，以提高感應電動勢的幅值。
2.因?yàn)樾】趶阶兯推鞯男盘柡苋?，所以要求變送器吧干擾抑制到最小的限度，提高儀表的信噪比。

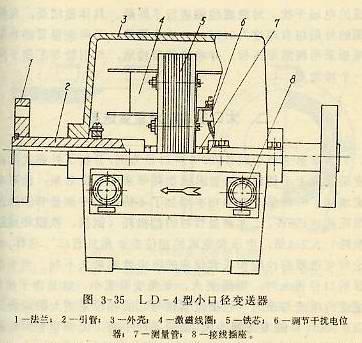

例如：LD-4型電磁流量變送器，測量管襯里是FS-40，氟塑料用壓注的方法襯在不銹鋼測量管的內壁上。電極是外查式結構，電極頭部平面與測量管內壁襯里平齊或略凸起（<0.2mm）。測量管與兩端的引管用螺紋相接，通過引管安裝在管道上。它的磁路系統采用變壓器鐵芯結構。測量管結構緊湊，外徑較小，減小了鐵芯的氣隙。鐵芯沖片在氣隙處又以一定的錐度縮小，使磁場集中穿透測量管，增強了工作磁場。
為了降低干擾，提高信噪比，變送器主要采用了嚴格的屏蔽、良好的接地等技術措施。激磁線圈通過市電交流電。為了減小激磁線圈通過分布電容對電極及其引線造成的電場干擾，對激磁線圈進行屏蔽。具體的做法是：在線圈外層包有厚度0.05MM的金屬箔，面向測量管的骨架端板采用覆箔層壓板，并將屏蔽層接地，與引管等匯集于同一個接地點。
