直流功率放大器
直流功率放大器的作用是將相敏整流器輸出的直流電壓U0進行直流功率放大，并變換成0~10mA統一標準信號輸出，同時也提供給霍爾乘法器做激磁線圈電流只用。

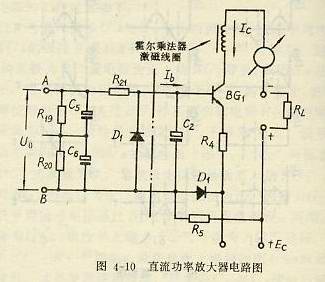

直流功率放大器的電路如圖4-10所示。該電路實際上是一個具有電流負反饋的共發射極放大電路。

相敏整流器輸出的電壓U0經電容C2(4700μF)再次充分濾波后，加到功放管BG1的基極上形成基極電流Ib，因此，U0越大，Ic也就越大。此電流流過電流表，指示出相應的流量值，同時也流經霍爾乘法器激磁線圈，產生直流激磁，作用于霍爾元件。
BG1采用高反壓硅管3DG12B。由于硅管輸入特性起始端存在不靈敏區和非線性段（如圖4-11中O A 和 A B段所示），在輸入信號較小是，BG1將在非線性去AB段工作，因此在電路中設置了二極管D1，利用電源在D1上產生一定的正向壓降UD1（約0.7V左右），給BG1一個預置偏壓Ube，使UD1≈Ube，就可將工作點移出非線性段，而從B點開始。D1的另一個作用是對BG1起到溫度補償作用，因?yàn)镈1的反向電流隨溫度的升高而變大，因此要分走基極電流Ib的一部分，使Ib比原來減小，而集電極電流Ic基本上不隨溫度變化了。

但是D1的正向壓降UD1與BG1的輸入特性分散性較大，在靜態時（即A、B端無輸入信號）Ic的起始值也不一樣，這樣又使整機在輸入為零是，輸出卻不為零。為了使整機具有真正的工作零點，在整機電路中專門為此設有“零點調整”裝置。它能對U0產生一個反向補償電壓，以抵消有起始偏壓所產生的輸出電流。
當整機“零點調整”電壓是相敏整流器輸出電壓U0達到B端為“正”、A端為“負”時，BG1的基極電位Ub就要下降，即改變了Ube的數值，使Ic=0，從而使整機輸入信號為零，輸出電流也為零。
當流量信號經主放大器放大、相敏整流后，輸出的直流電壓U0達到A端為“正”、B端為“負”時，BG1的基極電位Ub就要上升，使BG1的集電極Ic增大，也就是說，流量信號越大，U0就越大，輸出電流Ic也越大。
當流量信號相位改變180°時（流速方向相反），輸出電壓U0的極性達到B端為“正”、A端為“負”,故無輸出電流。
