調整系統

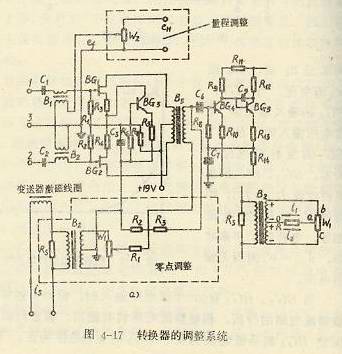

轉換器的調整系統包括量程調整和零點調整，如圖4-17a所示。
1.轉換器的零點調整系統
零點調整系統的作用就是當流量信號等于零時，調節電位器W1使轉換器的輸出電流近似等于零。
從圖4-17可知，轉換器的零點調整電壓取自與變送器激磁線圈想串聯的電壓互感器B2次級線圈上的電壓，由于Rs為純電阻，且遠小于B2初級線圈的感抗，因此在Rs兩端產生的壓降與is同相，所以用做整機的調零電壓。圖4-17b為零點調整原理圖，顯然調節W1滑動臂觸點位置，即可取得調零電壓的正、負極性，使主放大器BG4的基極電位跟隨電阻R上的電壓uao而變。若電壓互感器B2上各點電位如圖4-17b所示時，調節W1使滑動臂觸點a處于中心位置，則流經電阻R上的電流i1=i2，電流方向相反，uao=0，因而無調零電壓。
當W1滑動觸點a向b方向移動時，則電流i1＞i2，得到的極性是a點為證，o點為負。a向c方向移動時，則i2＞i1，得到的極性是a點為負，o點為正。因此只要調節W1滑動臂觸點位置，即可獲得調零電壓uao的正負電壓輸出。
從分析直流功率放大器（圖4-10）可知，只有當調零電壓的相位與流量信號相差180°時，相敏輸出電壓U0的極性B端為“正”、A端為“負”時，才能將整機調至所需要的零點。若調零電壓使U0的極性達到A端為“正”、B端為“負”時，則功放級BG1的基極電位Ub1更高，電流Ic增大，偏離零點就更大。零點調整就起到這種作用。
2.量程調整系統
