90°干擾補償器
90°干擾補償器是主放大器的負反饋電路。它的作用是將主放大器輸出信號中的90°干擾分離出來，經適當變換后，負反饋至主放大器的輸入端。此反饋電路對流量信號的反饋系數等于零，而對于90°干擾電壓則具有最大的反饋欣賞。因而他能使主放大器具有足夠高的增益，對90°干擾電壓則加以抑制和補償。

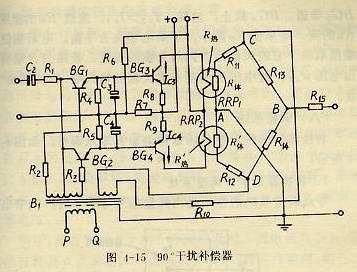

它的電路如圖4-15所示。90°干擾補償器包括由BG1、BG2組成的相敏整流電路和BG3、BG4組成的差動直流功率放大器以及由熱敏電阻RRP1、RRP2和R11~R14組成的交流電橋。相敏整流電路的參考電壓和交流電橋的供電電源UCD，分別取自與變送器激磁繞組相并聯的電源變壓器B1上的電壓，這樣就使參考電壓、交流電橋供電電壓的相位與激磁電流is的相位差90°。它的工作過程與前述零度相敏整流電路相同。
BG3、BG4為電流負反饋共發射極差動直流功率放大電路。兩只旁熱式熱敏電阻RRP1和RRP2所組成的電橋分別受BG3、BG4的集電極電流所控制。
旁熱式熱敏電阻具有負的溫度系數（見圖4-16）。它是由氧化物半導體制程的耦合體，由加熱體（R熱）與阻體（R體）兩部分組成，R體 隨R熱 而變化。當BG1、BG2的輸入端無90°干擾電壓輸入時，BG1、BG2的發射極電位均為零，BG3、BG4的集電極電流Ic3=Ic4，即流過R熱與R'熱的電流相對，電橋處于平衡狀態，uAB≈0，因而無輸出電壓。

當BG1、BG2有90°干擾電壓輸入時，根據前述零度相敏整流電路的分析，相敏整流電路將有輸出。假定此輸出電壓使BG3的基極電位為負、BG4的基極電位為正，因而B(niǎo)G3導通，BG4截止。這樣，Ic3＞Ic4,造成R熱 的溫度比R'熱 的高，結果使R體減小，于是電橋失去平衡。電橋相位與幅值取決于它的失衡的方向與失衡的程度。橋路AB端由輸出電壓uAB，此電壓反饋至主放大器的輸入端，以抑制90°干擾。
