LDK型礦漿電磁流量變送器
LDK型耐磨損的變送器，可用來測量液固兩相介質。在礦冶系統，如濕法冶煉工藝中，當被測介質是具有鐵磁性的礦漿時，采用耐磨損的變送器，只解決壽命問題，則不能解決準確性問題。

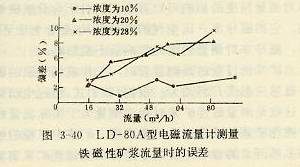

圖3-40是用LD-80A型電磁流量計測量鐵磁性礦漿流量是的偏差曲線。表3-10給出了被測礦漿的成分。其中鐵元素含量為48.37，主要是以四氧化三鐵和氧化亞鐵-四氧化三鐵狀態存在，約占礦砂重量的70%~75%。
從圖3-40可知：用基型電磁流量計來測量鐵磁性礦漿流量時，指示要比實際流量的高，即產生正偏差，并且產生的偏差與礦漿的濃度等因素有關。當?shù)V漿濃度為28%時，最大偏差達9.8%。為了解決鐵磁性礦漿流量的測量精度問題，下面首先從原理上分析造成誤差的原因。
前面已闡明，感應電動勢e與B、V有下列關系：e=BVD*10-8
式中磁感應強度B=μH,μ為磁導率，H為磁場強度。對于一般的酸、堿、鹽等各種水溶液，由于被測介質的磁導率與空氣的磁導率很接近，μ≈μ0=1.25*10-8H/cm，因此磁導率對測量精度的影響可以忽略。但對于含有鐵磁性物質的礦漿，它的磁導率μ比空氣的磁導率μ0高出十幾至幾十倍。這樣，磁導率對測量精度的影響就不能忽略。
當?shù)V漿流過變送器測量管時，工作磁場氣隙的磁阻將變小，磁感應強度將增大。感應電動勢也增大，這就是測量礦漿時指示流量大于實際流量的原因。由于磁性礦漿的磁導率受礦漿濃度、礦漿中礦粉的組分和含量等多種因素的影響，所以不能采用鐵磁性礦漿實流標定的方法來消除基型電磁流量計在測量鐵磁性礦漿流量時帶來的測量偏差，更不能靠引入固定的修正值來消除磁導率對測量的影響。
如何設法應用電磁流量計來測量鐵磁性礦漿的流量呢？
從上述分析中可知，電磁流量計在測量鐵磁性礦漿時，感應電動勢e既與流量大小成正比，又與被測礦漿的磁導率變化所引起的磁感應強度B的大小有關。為了消除磁感應強度B對感應電動勢e的影響，根據熟悉上的分析，可用B除公式2-2-，得：
e'=e/B=VD*10-8
經過除法運算的信號e'只與流體平均流速成正比，然后再經過放大，轉換成0~10mA（D.C）的標準信號輸出。這就是LDK型礦漿電磁流量計的工作原理。

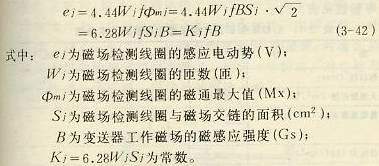

為了實現上述的除法運算，在LDK礦漿電磁流量變送器工作磁場去的測量管下側安裝了磁場檢測線圈。它的作用如空心變壓器的副繞組，產生的感應電動勢與磁感應強度成正比。
把這個信號輸入LDZ型轉換器，與經放大的流量信號進行除法預算，以抵消介質磁導率對測量的影響。但是，這個線圈的感應電動勢ej比工作磁通Φ和流量信號e在相位上滯后90°，所以必須經過移相以后才能實現上述的除法運算。
LDK型礦漿電磁流量計由LDK型礦漿電磁流量變送器和LDZ-Ⅱ型電磁流量轉換器配套組成，圖3-5為LDK-150型變送器的結構圖。變送器的結構與耐磨損變送器相似，兩者的主要區別在于前者的測量管下側多了一個磁場檢測線圈，它是采用φ0.15mmQZN型自粘性漆包線繞制而成，共150匝，并用環氧樹脂粘貼在測量管的正中下側。通電后，在測量管內沒有鐵磁性介質時輸出信號為8V。
LDK型礦漿電磁流量計的主要技術性能如下：
1.被測介質電導率范圍為10-4~10-1S/m，鐵礦將的濃度＜30%；
2.環境溫度-10~+50℃，先對濕度30~90%；
3.成套精度：測量上限的±2.5%（儀表出廠用水標定時，基本誤差不超過測量上限的±1.5%）

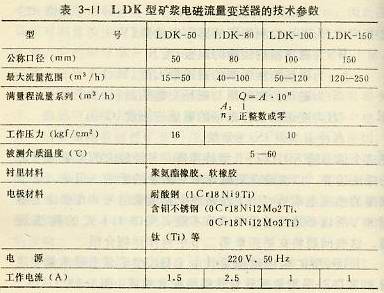

4.變送器的各種規格、口徑、最大流量范圍及工作電流等參數見表3-11.
