電容式電磁流量計
電容式電磁流量變送器
電容式電磁流量變送器是根據電容檢出原理制成的，它具有七十年代國際先進水平。電容式電磁流量計不與流體接觸，而一般與流體接觸的電磁流量計存在一定的缺點：
1.電極腐蝕問題。由于電極接觸腐蝕性介質，電極材料必須是耐腐蝕的金屬。這樣，電極材料的選擇限制了變送器的使用范圍。在工業流程中，介質的成分比較復雜。雜質離子對腐蝕速度的影響很大。當被測介質成分發生變化時，電極往往容易被腐蝕。這樣，不僅影響測量精度，嚴重時會造成電極滲漏而使儀表損壞。特別是對于腐蝕性強的氫氟酸等介質，電磁流量計是比較理想的流量測量?jī)x表。但缺乏耐蝕金屬或合金材料做成電極，限制了電磁流量計的應用。
2.沾染問題。電極是與被測介質直接接觸檢出信號的，當電極表面沾污時，儀表會產生測量誤差，甚至失靈。
3.磨損問題。電極頭部一般像流體流動的空間微微做球面狀凸出。頭部表面會受到一定的沖刷，以達到清洗的目的。當測量液固兩相介質是，電極頭部的磨損會帶來附加誤差。
4.密封問題。電極雖采用密封結構，但在特殊和意外的情況下，還是存在泄漏的隱患。
電容式電磁流量變送器的電極是不跟被測液體接觸的。流體切割磁場產生的感應電動勢，通過液體與電極之間形成的連接電容輸入放大器的輸入端。因此，這種變送器從根本上解決了電極的腐蝕和密封問題。

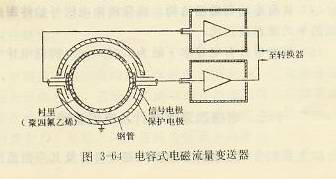

圖3-64為電容式變送器的電極結構圖。它的電極粘結在襯里的外側。導電液體是電容器的一個極，電容電極是另一個極，兩者之間是電介質--聚四氟乙烯襯里。假如電容式變送器的測量管內徑為φ400mm，電容電極的直徑為25mm，聚四氟乙烯襯里厚2mm，介電常數為2，那么這個連接電容的容量為2pF。當激磁頻率為50赫茲時，變送器的電阻約為1500MΩ.由于電極、信號線與金屬測量管、信號電纜屏蔽層之間存在分布電容，變送器采用“屏蔽驅動”技術：安裝在變送器上的前置放大器增益為1.前置放大器接受電極送來的輸入信號后輸出一個與信號電壓同相位、同幅值的輸出信號，使保護電極、屏蔽線與測量電極、信號線芯線具有相同的電位，使兩者之間沒有電流流動，從而克服了分布電容對測量的影響。

D10D1440系列電容式電磁變送器就是這類變送器中的一種，它具有以下特點：
1.被測介質不接觸電極，解決了電極的腐蝕問題
2.測量性能不受測量介質粘附、結晶、結垢等因素的影響
3.測量性能不受懸浮液中的固體和測量管段中固相介質沉淀的影響
4.具有非均勻磁場結構，確保輸出電信號始終跟流動剖面的平均流速成正比。
5.可測量具有電導率下限為0.05μS/cm的低電導率介質
