磁路結構
磁路結構
激磁系統由激磁線圈和導磁部件--磁軛或鐵芯組成。通常,變送器的激磁線圈用220V 50Hz的市電產生交變磁場,磁軛或鐵芯則用來減小磁阻和漏磁,改變磁通的分布,獲得所需的工作磁場。

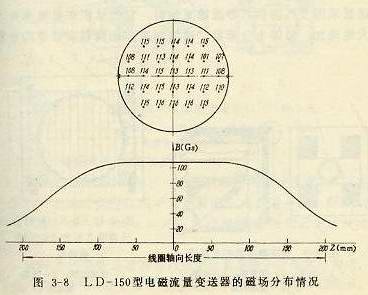

變送器工作磁場有均勻型和非均勻型之分。均勻磁場型變送器根據電磁感應原理和磁場邊緣效應,要求工作磁場均勻,并且有足夠的軸向長度(內徑的2.5~3倍),以消除磁場邊緣部分不均勻性對感應電勢的影響。實際制造的均勻行變送器,它的工作磁場不可能完全均勻,但應該對稱分布。
根據變送器口徑的大小,激磁系統主要采用下列三種結構

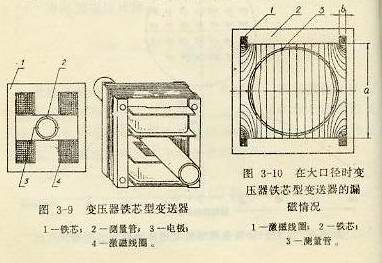

1。變壓器鐵芯型
由兩個“E”型變壓器相連組成。它可以使兩個磁極之間安裝測量管的地方得到較強的磁感應強度,這樣保證在一定流速下獲得較大的信號。
但是,這種結構只適用于小口徑的變送器。因?yàn)榭趶皆酱?,兩磁極間的距離a越大(即氣隙越大),而線圈截面的一般尺寸b增大得不多,這樣a>>b,工作磁通的磁阻遠遠大于漏磁通的磁阻,結果使漏磁通比穿過測量管的工作磁通強許多倍。這樣,變送器雖然居于較大的磁動勢,卻只能得到較弱的流量信號,而且,較工作磁通還強的漏磁通將引起嚴重的干擾,使儀表工作不穩定。另外,大口徑變速器采用鐵芯型激磁系統時,它的體積和重量都將大大增加,顯得十分笨重,這給制造、運輸和安裝均帶來不便。

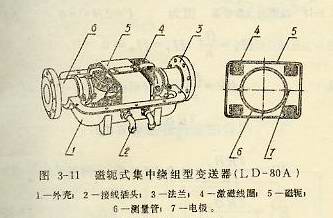

2。磁軛式集中繞組型
這種結構的激磁線圈是一對無骨架的馬鞍型線圈,上下各一只安裝在測量管上。線圈外側采用多層電工矽鋼片制成的磁軛來代替鐵芯,兩塊平行安裝的導磁件作為極靴,產生一個比較均勻的磁場。這種結構適用于中小口徑的變送器,25~800mm 口徑的變送器常采用這種結構
3。磁軛式分段繞組型
它的激磁線圈分成多段,而用電工矽鋼片制成的磁軛做成半圓形緊箍在線圈的外側,所以結構很緊湊。100mm以上口徑的變送其,均采用這種結構。
均勻型磁場型變送器的各段線圈匝數是按余弦規律分布的。為了分析方便起見,如圖3-12所示,檢定線圈是連續分布在測量管周圍的(即線圈分成連續的無數段)。要得到均勻磁場,By=常數,即變送器各點的磁感應強度均相等,磁動勢IW應按空氣間隙l值的變化規律而變化??紤]空氣間隙較大,磁軛中的磁勢降可忽略不計(即假設磁軛中的磁阻為零),由安培環路定律∮Hdl=IW得:
Hdl=IdW

從式3-3可知,繞組成余弦分布時可以獲得均勻的磁場。

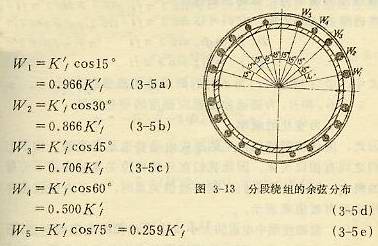

一般分段繞組將線圈分成5段。對中等口徑,各段線圈的間隔為15°(圖3-13),其匝數比為:
