LD-F型變送器
LD-F型變送器

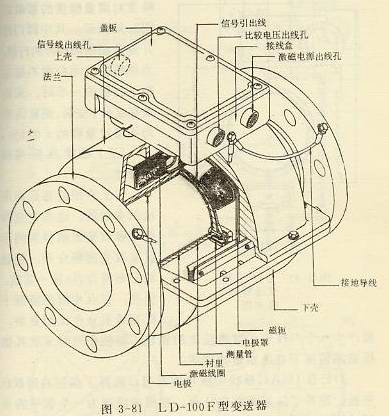

圖3-81為國產φ100mmLD-F型電磁流量變送器的結構圖。

由于在磁通密度較強的地方磁力線有相互排斥趨于均勻的特性，變送器在口徑比較小的條件下要產生一個權重函數倒轉分布磁場是比較困難的。LD-F型變送器在大口徑時采用權重函數倒轉磁場，在中小口徑時采用變形磁場。如圖3-81所示的φ100mm變送器，激磁線圈為集中繞組，它將是一對矩形無骨架線圈彎制成拱形，然后與磁軛一起安裝在上下殼體內。當測量管與殼體裝配時，線圈兩橫截面面對測量管中心的張角約為90°，產生一個變形磁場。
LD-F型變送器尺寸段，體積小，重量輕。例如φ100mm變送器測量管法蘭端面之間的間距為300mm，結構緊湊，重量?jī)H為25kg。

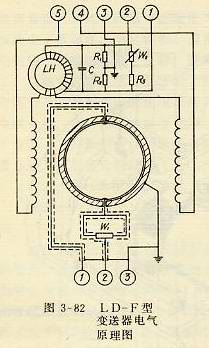

圖3-82為L(zhǎng)D-F型變送器的電氣原理圖。變送器內安裝環形電流互感器LH，它的初級線圈與激磁線圈串聯，次級線圈上便感應出一個與激磁電流I同相位的比較電壓信號。經電容C移相、W2調幅后，電壓信號的相位滯后δ角（磁滯角），與磁場及流量感應電動勢e同相，其幅值調整到與流體單位流速產生的流量信號成一定的比值，最后傳輸給轉換器。LD-F型電磁流量變送器與LDZ-Ⅲ電磁流量轉換器配套。由于變送器輸出信號的相位及比值受到了控制，LD-F型變送器與LDZ-Ⅲ轉換器配套的儀表具有互換性。

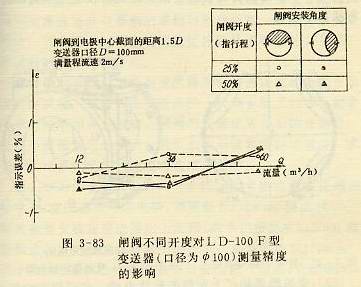

當閘閥直接安裝在LD-F型變送器的進口端時，由于閥門不同開度造成的流速場畸變對測量精度的影響如圖3-83所示。其中閥門的開度是指閘閥閥桿的行程。當閘閥的關閉行程不超過整個行程的一半時，無論垂直或水平安裝，測量誤差均不超過量程的±0.5%.
