一、方框圖和工作原理
㈠ 流量信號閉環負反饋系統
㈡ 90°干擾自動補償系統
㈢ 頻率-電流變換系統

二、互換原理

三、線路分析

㈠ 放大器
1.交流放大器
2.直流放大器
㈡ 相敏整流器
㈢ 電壓-頻率變換器
1.電壓-頻率變換電路
⑴ 變換過程

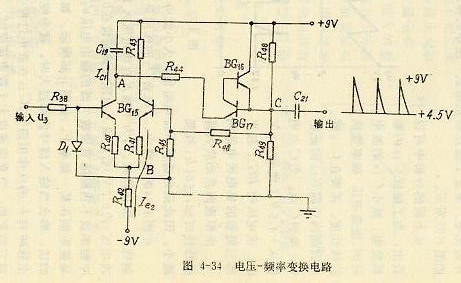

在圖4-34所示的電路中，當輸入電壓u3為0時，雙三極管BG15的右半部三極管在電阻R45、R46的偏置下導通，導通電流Ie2在R42上的壓降使B點電位為-0.6V，使左半部三極管剛好處于截止?fàn)顟B(tài)。因?yàn)樗刂?，C19不充電，所以A點電位為+9V，BG17的射極通過R44與A點相接。由于R44很小，只有47Ω，所以BG17的射極電位也是+9V，而它的基極電位是+405V（由R48，R49的分壓比決定），基極電位低于發射極電位，因此BG17、BG16都處于截止?fàn)顟B(tài)。當有直流正電壓輸入時，BG15左半部的三極管開始導通。它的集電極電流Ic1對C19充電，使A點電位逐漸下降。當電位降到3.8V時，BG17的射極電位比基極電位低0.7V，這時BG17就開始導通，它的集電極電流提供給BG16作為基極電流，使BG16也導通，它的發射極電流流過R49，在R49上產生電壓降，使C點電位上升，促使BG17進一步導通。這是一個很強的正反饋過程，在很短的時間內就使BG17、BG16處于飽和導通狀態，BG16的集射極間呈短路狀態，C點電位就由+4.5V跳變到+9V。與此同時，C19上的電荷通過R44、BG17、BG16放電。在放電過程中，A點電位隨之上升。當它升至大于8.3V后，BG17的基射極間的電壓就小于0.7V，使BG17退出飽和導通狀態，轉向截止。這一過程是上面的逆過程，強烈的正反饋使BG17、BG16迅速截止，C點電位恢復到原來的4.5V，C19又重新開始充電。重復上述過程就形成一連串的脈沖輸出。其波形如圖4-35所示。

從上面的分析中可以看出，為了保證C19的順利放電，減小C19的放大時間、提高電壓-頻率變換的線性度，需要再C19放電時間內中斷Ic1，因此把R46接到C點。當C點電位從+4.5V上跳到+9V時，該電壓使BG15右半部三極管的集電極電流增大。由恒流源差動放大器的特性可知，這時Ic1就要減小，因此適當選擇R46電阻值的大小就可以使Ic1中斷。
在圖4-34的電路中，二極管d1的作用是產生頻率上限限制特性，防止停振。因?yàn)楫?dāng)輸入直流電壓大于二極管D1的導通電壓（約0.7V）后，輸入電壓就被箝位在0.7V上，輸出脈沖頻率就不再跟隨直流放大器的輸出電壓u3作正比變化，而是被限制在某一頻率上，如圖4-36所示。如果沒有這種特性的話，那么當輸入信號偶爾過大時，就會使Ic1很大，以致輸出脈沖對Ic1的反作用消失，C19在放電過程中也還伴隨著Ic1對它的充電。當充電速度大于放電速度時，C19上的電荷就放不掉，電路就不能恢復到原來狀態，輸出脈沖就消失，從而出現停振現象。如果電路一停振，乘法器的輸出即為0.這樣，0°閉環系統就處于開環狀態。這時，即使輸入端的偶然因素消失，開環放大量很大的放大器也會把原來正常的輸入信號放大到很大，足以使放大器飽和，而u3仍保持在很大的數值，使電路一直處于停振狀態。這樣，整機就顯得很不穩定。為了消除這種不穩定，就要求電路具有頻率上限限制特性，不出現停振現象。


⑵ 數學關系
2.脈沖整形電路
⑴ 電路的穩定狀態
⑵ 脈沖前沿過程
⑶ 準穩態過程
⑷ 關于脈寬穩定性的討論
3.倒相器
㈣ 0°乘法器
㈤ 高精度量程調整裝置
㈥90°乘法器
㈦ 頻率-電流變換系統
1.頻率-電壓變換電路
2. 穩壓電源
3. 阻尼裝置
4. 電壓-電流變換電路

四、調試和校驗
㈠ 單元（1）的調試
㈡ 單元（2）的調試
㈢ 單元（3）的調試
㈣ 單元（4）的調試
㈤ 整機調試

五、主要技術指標
